貴陽熱電阻的接線方式有兩線制、 三線制、 四線制！
發布日期：2022-10-19 09:45:35瀏覽量：622
●熱電阻的接線方式
熱電阻測量的是感溫端熱電阻元件的電阻信號，但測得的電阻值包含了后段的引線電阻，所以引線電阻的大小和穩定以及處理方式決定了熱電阻的測溫。
鉑電阻的平均每度電阻變化率是0.385Q/℃，銅電阻是0.428Q/℃，引線電阻不得使熱電阻超出測溫的允許偏差，兩線制的引線電阻應<0.1Q，否則必須加以處理扣除引線電阻值。

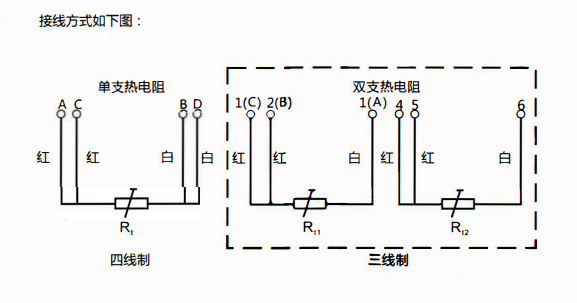

熱電阻的接線方式有兩線制、三線制、四線制︰
兩線制︰熱電阻產品的接線柱是兩根引線，測量電阻包含了引線電阻，一般引線電阻<0.1Q。兩線制的引線方法測量誤差較大，一般用于引線較短、測量要求不高的場合。兩線制的熱電阻是指熱電阻產品內測溫電阻元件至冷端接線裝置采用兩根引線，用戶安裝段必須采用三根引線。
三線制︰熱電阻產品的接線柱是三根引線，如果三根引線的電阻值相同，就可以消除引線電阻對測量結果的影響。這是工業生產中應用廣泛的接線方式。
四線制︰熱電阻產品的接線柱是四根引線，這種方式可以完全消除引線電阻對測量結果的影響，測量高，一般適用于精密測量，如標準鉑電阻溫度計。
